Jednofázový regulátor napětí pro generátory s permanentními magnety
(stroje, mopedy, některé motocykly a motorové čluny)
Průvodce instalací:
Instalace musí být provedena při odpojené baterii.
Nabíjecí obvod baterie (B+) musí být vybaven pojistkou (cca 20 A) – pokud není z výroby.
Nízké nabití (pod 13,8 V) může být způsobeno špatným stavem nabíjecí sítě, spojů (prasklé spoje nebo zoxidované, změklé konektory). Ty by měly být vždy zjištěny a odstraněny, protože značnou část závad s nízkým nabitím lze touto metodou vyřešit.
Díky odlitku z pryskyřice je zapouzdření zcela odolné vůči dešti a stříkající vodě (pokud je používáno v souladu s určením), ale v extrémních případech se nelze vyhnout namočení (např.: mytí parním strojkem).
Napětí regulované regulátorem napětí by mělo být mezi 13,9 a 14,6 V (regulátor napětí je nastaven na 14,1 V).
Doporučuje se používat palubní voltmetr, který umožňuje průběžné sledování nabíjení.
DŮLEŽITÉ! Provoz regulátoru napětí bez baterie je ZAKÁZÁN, protože by došlo k jeho POŠKOZENÍ !

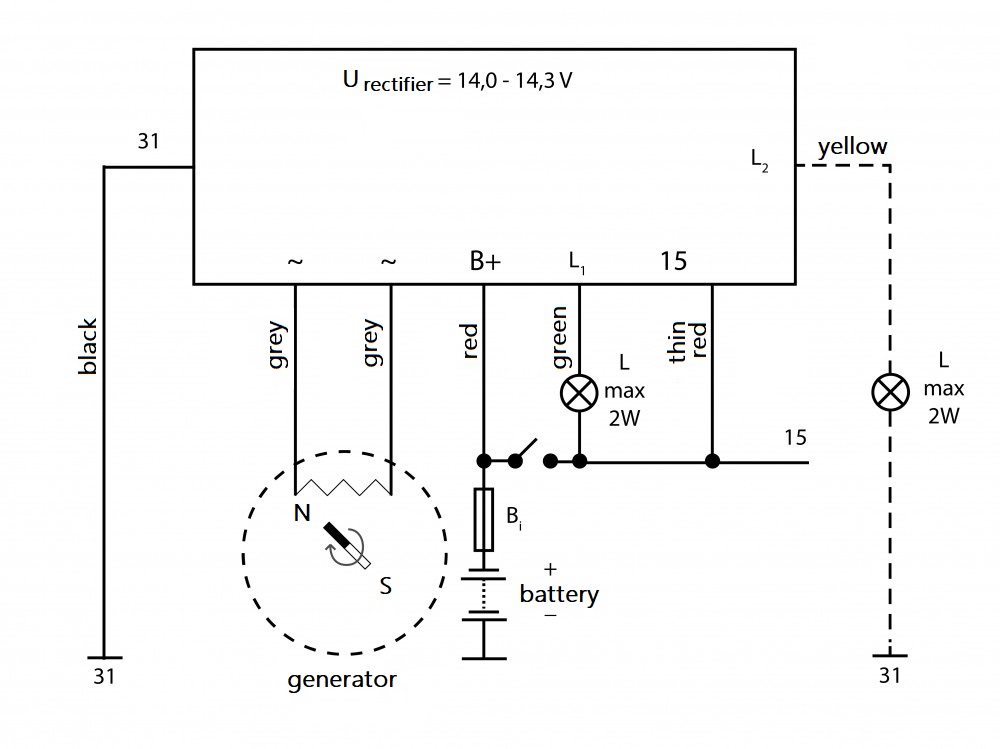

Připojení je povinné:
| Barva | Funkce |
|---|---|
| Černá | test (31) |
| Šedá | jeden konec fázové cívky (libovolné pořadí) |
| Šedá | druhý konec fázové cívky (libovolné pořadí) |
| Silnější červená | konstantní napětí (30) |
| Řidší červená | spínané napětí (15) |
Připojení je volitelné:
| Barva | Funkce |
|---|---|
| Zelená | Kontrolka svítí 15 |
| Žlutá nebo fialová* | Kontrolka svítí 31 |
*žlutý nebo fialový vodič (v závislosti na sérii, která barva je použita) může ovládat kontrolky na japonských malých traktorech. Pokud není řídicí jednotka instalována v japonském malém traktoru (např. pokud je řídicí jednotka instalována v motocyklu nebo mopedu), vodič se nepřipojuje (musí být izolován).
Zelený vodič může ovládat kontrolky jiných vozidel (např. Lombardini, Motoplat, Rotax). Pokud není v takovém vozidle instalován, bude vodič vynechán a nebude připojen (musí být izolován).
Je ZAKÁZÁNO spojovat dvě kontrolní světla dohromady, protože by došlo k jejich poškození!
Spojit lze pouze jedno nebo druhé.
Připojení kontrolní lampy je volitelné, regulátor napětí funguje i bez ní.
